GannZigZag_v2

Download script
Author:
GannZigZag_v2

This script is designed to identify and visualize significant structural shifts in market price movements by tracking historical highs and lows. It functions as a dynamic trend-following tool that helps distinguish between minor price fluctuations and meaningful directional changes.

Core Logic Overview

The script monitors the price action on a chart and identifies "swing points"—the peaks and valleys where the market reaches new extremes. Instead of just plotting every high or low, it uses a specific counting logic to determine when a trend has truly reversed.

How the Mechanism Works:

  • Extreme Point Tracking: The script continuously scans for new highs and new lows. It keeps a running tally of how many consecutive times the market has pushed to a new high versus a new low.
  • Trend Detection via Ranges: A key feature is the "range" parameter. The logic waits until a certain number of price movements (highs or lows) occur in one direction before confirming a trend change. This prevents the indicator from reacting to small, insignificant "noise" in the market.
  • Directional Switching:
    • If the market reaches enough new highs to meet the defined range, the script recognizes an upward trend and identifies the relevant pivot point.
    • Conversely, if it hits enough new lows, it recognizes a downward trend.
    • In situations where high and low counts are equal, the script looks at the "candle color" (the relationship between the opening and closing price) to decide which direction the trend should lean.

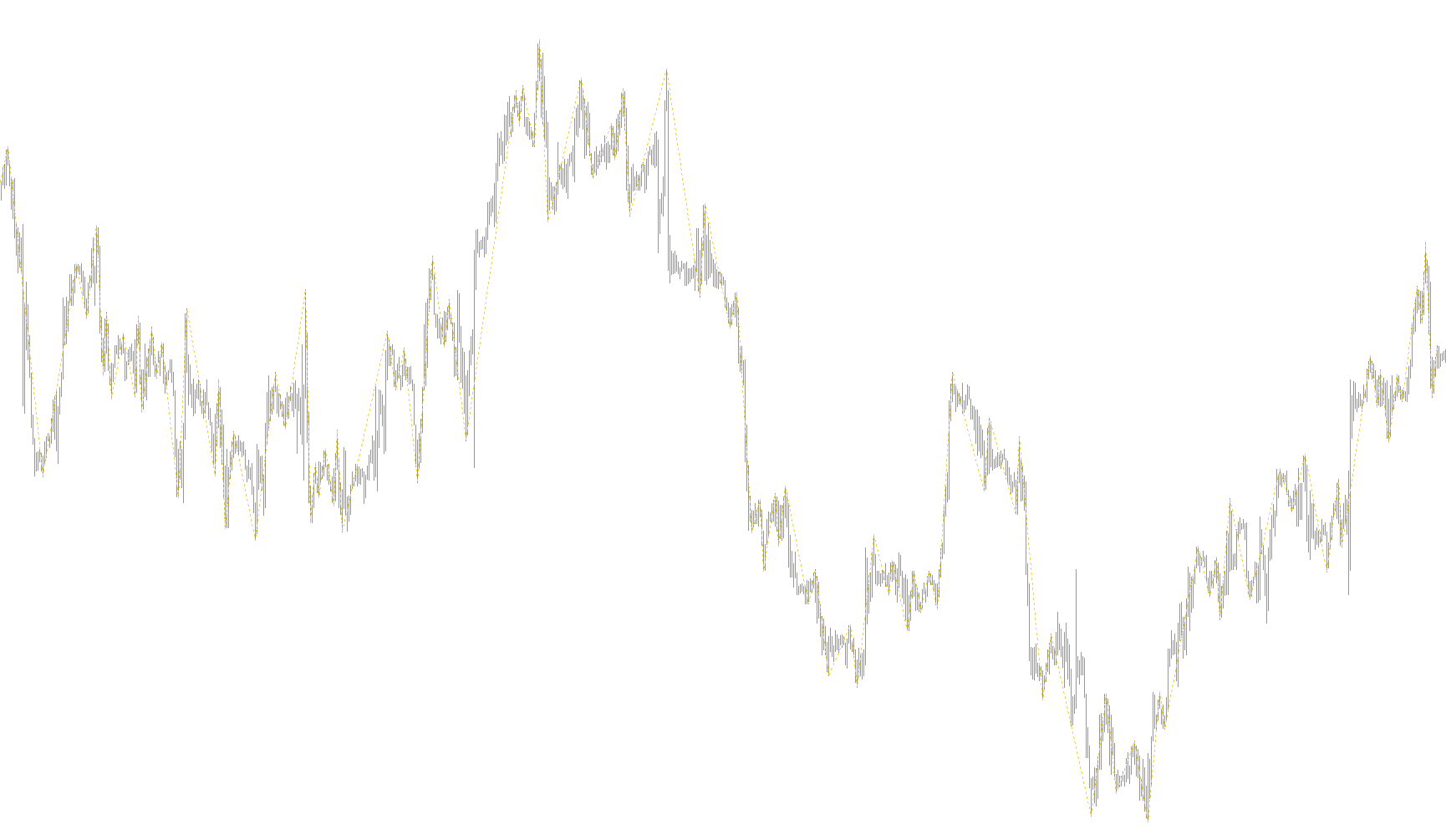

  • Dynamic Visual Updates: As the market progresses, the indicator draws connections between these confirmed pivot points. When a new trend is confirmed, it clears out previous outdated segments to ensure the chart only displays the most relevant current structural path.

Key Behaviors:

  1. Filtered Movement: By requiring a specific number of price "beats" before acting, the logic ensures that the lines on your chart represent significant structural trends rather than every minor wiggle in price.
  2. Automatic Reset: When a new high or low is established that triggers a trend change, the script resets its internal counters to begin looking for the next major move.
  3. Data Logging: The script includes an internal logging mechanism that tracks its decision-making process (e.g., "reached new high," "counter balanced," "trend reversed"), which helps in understanding how it arrived at a specific visual point on the chart.

In summary, this tool acts as a structural filter; it ignores minor volatility and only draws trend lines when price action proves a consistent, multi-step movement in a specific direction.

Miscellaneous
Implements a curve of type %1Uses files from the file systemIt issuies visual alerts to the screenIt writes information to file
15 Views
0 Downloads
0 Favorites
GannZigZag_v2
//+------------------------------------------------------------------+
//|                                                   GannZIGZAG.mq4 |
//|                      Copyright © 2005, MetaQuotes Software Corp. |
//|                                        http://www.metaquotes.net |
//+------------------------------------------------------------------+
#property copyright ""
#property link      ""
//----
#property indicator_chart_window
#property indicator_buffers 2
#property indicator_color1 DeepSkyBlue
#property indicator_color2 Black
//---- input parameters
extern int GSv_range=2;
//---- buffers
double GSv_sl[];
double GSv_m[];
//----
bool draw_up=0,draw_dn=0,initfl=0;
int  fPoint_i,sPoint_i,s_up,s_dn,drawf,lb,idFile;
double h,l;
bool cur_h=0,cur_l=0;
//+------------------------------------------------------------------+
//| Custom indicator initialization function                         |
//+------------------------------------------------------------------+
int init()
  {
//---- indicators
   SetIndexStyle(0,DRAW_SECTION,STYLE_DOT);
   //SetIndexStyle(1,DRAW_SECTION);
   SetIndexBuffer(0,GSv_sl);
   //SetIndexBuffer(1,GSv_m);
   SetIndexEmptyValue(0,0.0);
   //SetIndexEmptyValue(1,0.0);
   FileDelete("Gann.txt");
   idFile=FileOpen("Gann.txt",FILE_READ|FILE_WRITE,"  ");
//----
   return(0);
  }
//+------------------------------------------------------------------+
//| Custom indicator iteration function                              |
//+------------------------------------------------------------------+
int start()
  {
   int counted_bars=IndicatorCounted();
   int cb,limit,i;
//----
   if(GSv_range<1 )
     {
      Alert("Èíäèêàòîð ðàññ÷èòûâàåò çíà÷åíèÿ /n ïðè ïàðàìåòðå GSv_range íå ìåíüøå 1!!!");
      return(-1);
     }
   if(counted_bars<0 )
     {
      return(-1);
     }
   else
     {
      if(Bars-1-counted_bars<=0 )
        {
         limit=0;
        }
      else
        {
         limit=Bars-1-counted_bars;
        }
     }
   //ïåðâîíà÷àëüíàÿ èíèöèàëèçàöèÿ
   if(initfl!=1 )
     {
      myInit();
     }
   //FileWrite(idFile,"  0. Áàðîâ íà ãðàôèêå "+Bars);
   //öèêë ïî áàðàì
   for( cb=limit;cb>=0;cb--)
     {
      if(cb==0)FileWrite(idFile,"---- èíäåêñ òåêóùåãî áàðà "+cb+" "+(Bars-1-cb)+" âðåìÿ "+TimeToStr(Time[cb])+" áàðîâ íà ãðàôèêå "+Bars);
      //åñëè íà ïðåäûäóùåì áàðå áûë îòðèñîâàí ýêñòðåìóì
      if(GSv_sl[cb+1]>0 && lb!=Bars-1-cb )
        {
         if(draw_up!=0 )
           {
            s_dn=0;
            if(cb==0)FileWrite(idFile,"  1. Áûë îòðèñîâàí ìàêñèìóì, ñ÷åò÷èê ìèíèìóìîâ îáíóëåí");
           }
         else
           {
            if(draw_dn!=0 )
              {
               s_up=0;
               if(cb==0)FileWrite(idFile,"  2. Áûë îòðèñîâàí ìèíèìóì, ñ÷åò÷èê ìàêñèìóìîâ îáíóëåí");
              }
           }
        }
      if(lb!=Bars-1-cb )
        {
         cur_h=0;
         cur_l=0;
         if(cb==0)FileWrite(idFile,"  2.1 íîâûé áàð ôëàãè íàëè÷èÿ ìàêñèìóìà è ìèíèìóìà ñáðîøåíû");
        }
      if(cb>Bars-2-drawf || (High[cb]<=High[cb+1] && Low[cb]>=Low[cb+1]) )
        {
         if(cb==0)FileWrite(idFile,"  3. Áàð ëèáî 'âíóòðåííèé', ëèáî äî ïåðâîãî ýêñòðåìóìà");
         continue;
        }
      if(draw_up!=0 )
        {
         if(cb==0)FileWrite(idFile,"  4. Èíäèêàòîð íàïðàâëåí ââåðõ");
         //åñëè ëèíèÿ íàïðàâëåíà ââåðõ
         if(High[cb]>h )
           {
            //åñëè äîñòèãíóò íîâûé ìàêñèìóì
            h=High[cb];
            cur_h=1;
            if(cb==0)FileWrite(idFile,"  5. Äîñòèãíóò íîâûé ìàêñèìóì = "+h+" cur_h "+cur_h);
           }
         if(Low[cb]<l )
           {
            //åñëè äîñòèãíóò íîâûé ìèíèìóì
            l=Low[cb];
            if(cb==0)FileWrite(idFile,"  6. Äîñòèãíóò íîâûé ìèíèìóì = "+l);
            //åñëè ýòî íå òîò æå ñàìûé áàð
            if(lb!=Bars-1-cb || cur_l!=1)s_dn++;
            cur_l=1;
            if(cb==0)FileWrite(idFile,"  7. Áàð íîâûé, ñ÷åò÷èê ìèíèìóìîâ óâåëè÷åí "+s_dn+" cur_l "+cur_l);
           }
         //åñëè ñ÷åò÷èêè ðàâíû
         if(s_up==s_dn )
           {
            if(cb==0)FileWrite(idFile,"  8. Ñ÷åò÷èêè ðàâíû");
            //åñëè ïîñëåäíèé áàð îäíîâðåìåííî íîâûé ìàêñèìóì è ìèíèìóì
            if(cur_h==cur_l && cur_l==1 )
              {
               if(cb==0)FileWrite(idFile,"  9. Åñòü äâà ýêñòðåìóìà");
               //åñëè ñâå÷à ìåäâåæüÿ
               if(Close[cb]<=Open[cb] )
                 {
                  draw_up=0;
                  draw_dn=1;
                  fPoint_i=sPoint_i;
                  sPoint_i=Bars-1-cb;
                  GSv_sl[cb]=l;
                  for( i=cb+1;i<Bars-1-fPoint_i;i++ )
                    {
                     GSv_sl[i]=0;
                    }
                  if(cb==0)FileWrite(idFile,"  10. Ñâå÷à ìåäâåæüÿ, ëèíèÿ ââåðõ = "+draw_up+", ëèíèÿ âíèç,"+draw_dn+" fPoint_i = "+fPoint_i+" sPoint_i "+sPoint_i+" èíäèêàòîð = "+GSv_sl[cb]);
                 }
               else
                 {
                  //åñëè ñâå÷à áû÷üÿ
                  sPoint_i=Bars-1-cb;
                  GSv_sl[cb]=h;
                  for( i=cb+1;i<Bars-1-fPoint_i;i++ )
                    {
                     GSv_sl[i]=0;
                    }
                  if(cb==0)FileWrite(idFile,"  11. Ñâå÷à áû÷üÿ, ëèíèÿ ââåðõ = "+draw_up+", ëèíèÿ âíèç,"+draw_dn+" fPoint_i = "+fPoint_i+" sPoint_i "+sPoint_i+" èíäèêàòîð = "+GSv_sl[cb]);
                 }
              }
            else
              {
               //åñëè ïîñëåäíèé áàð òîëüêî íîâûé ìàêñèìóì
               if(cur_h==1 )
                 {
                  sPoint_i=Bars-1-cb;
                  GSv_sl[cb]=h;
                  l=Low[cb];
                  for( i=cb+1;i<Bars-1-fPoint_i;i++ )
                    {
                     GSv_sl[i]=0;
                    }
                  if(cb==0)FileWrite(idFile,"  12. Òîëüêî ìàêñèìóì, èíäèêàòîð = "+GSv_sl[cb]+" sPoint_i "+sPoint_i+" l "+l);
                 }
               else
                 {
                  if(cur_l==1 )
                    {
                     //åñëè ïîñëåäíèé áàð òîëüêî íîâûé ìèíèìóì
                     draw_up=0;
                     draw_dn=1;
                     fPoint_i=sPoint_i;
                     sPoint_i=Bars-1-cb;
                     GSv_sl[cb]=l;
                     h=High[cb];
                     for( i=cb+1;i<Bars-1-fPoint_i;i++ )
                       {
                        GSv_sl[i]=0;
                       }
                     if(cb==0)FileWrite(idFile,"  13. Òîëüêî ìèíèìóì, èíäèêàòîð = "+GSv_sl[cb]+" fPoint_i "+fPoint_i+" sPoint_i "+sPoint_i+" draw_up "+draw_up+" draw_dn "+draw_dn+" h "+h);
                    }
                 }
              }
           }
         else
           {
            //èíà÷å åñëè ñìåíû íàïðàâëåíèÿ íåò ÿâíî (ñ÷åò÷èê Dn ñâå÷åé íå ðàâåí GSv_range)
            if(cb==0)FileWrite(idFile,"  14. Ñ÷åò÷èêè íå ðàâíû");
            //åñëè äîñòèãíóò íîâûé ìàêñèìóì
            if(cur_h==1 )
              {
               sPoint_i=Bars-1-cb;
               GSv_sl[cb]=h;
               for( i=cb+1;i<Bars-1-fPoint_i;i++ )
                 {
                  GSv_sl[i]=0;
                 }
               l=Low[cb];
               if(cb==0)FileWrite(idFile,"  15. Åñòü íîâûé ìàêñèìóì, èíäèêàòîð "+GSv_sl[cb]+" sPoint_i "+sPoint_i+" l "+l);
              }
           }
        }
      else
        {
         //åñëè ëèíèÿ íàïðàâëåíà âíèç
         if(cb==0)FileWrite(idFile,"  16. Èíäèêàòîð íàïðàâëåí âíèç");
         if(High[cb]>h )
           {
            //åñëè äîñòèãíóò íîâûé ìàêñèìóì
            h=High[cb];
            if(cb==0)FileWrite(idFile,"  17. Äîñòèãíóò íîâûé ìàêñèìóì "+h);
            if(lb!=Bars-1-cb || cur_h!=1)s_up++;
            cur_h=1;
            //åñëè ýòî íå òîò æå ñàìûé áàð
            if(cb==0)FileWrite(idFile,"  18. Íîâûé áàð, ñ÷åò÷èê ìàêñèìóìîâ óâåëè÷åí "+s_up+" cur_h "+cur_h+" h "+h);
           }
         if(Low[cb]<l )
           {
            //åñëè äîñòèãíóò íîâûé ìèíèìóì
            l=Low[cb];
            cur_l=1;
            if(cb==0)FileWrite(idFile,"  19. Äîñòèãíóò íîâûé ìèíèìóì "+l+" cur_l "+cur_l);
           }
         //åñëè ñ÷åò÷èêè ðàâíû
         if(s_up==s_dn )
           {
            if(cb==0)FileWrite(idFile,"  20. Ñ÷åò÷èêè ðàâíû");
            //åñëè ïîñëåäíèé áàð îäíîâðåìåííî íîâûé ìàêñèìóì è ìèíèìóì
            if(cur_h==cur_l && cur_l==1 )
              {
               if(cb==0)FileWrite(idFile,"  21. Åñòü äâà ýêñòðåìóìà");
               //åñëè ñâå÷à ìåäâåæüÿ
               if(Close[cb]<=Open[cb] )
                 {
                  sPoint_i=Bars-1-cb;
                  GSv_sl[cb]=l;
                  for( i=cb+1;i<Bars-1-fPoint_i;i++ )
                    {
                     GSv_sl[i]=0;
                    }
                  if(cb==0)FileWrite(idFile,"  22. Ñâå÷à ìåäâåæüÿ, èíäèêàòîð "+GSv_sl[cb]+" sPoint_i "+sPoint_i);
                 }
               else
                 {
                  //åñëè ñâå÷à áû÷üÿ
                  draw_up=1;
                  draw_dn=0;
                  fPoint_i=sPoint_i;
                  sPoint_i=Bars-1-cb;
                  GSv_sl[cb]=h;
                  for( i=cb+1;i<Bars-1-fPoint_i;i++ )
                    {
                     GSv_sl[i]=0;
                    }
                  if(cb==0)FileWrite(idFile,"  23. Ñâå÷à áû÷üÿ, èíäèêàòîð "+GSv_sl[cb]+" draw_up "+draw_up+" draw_dn "+draw_dn+" sPoint_i "+sPoint_i+" fPoint_i "+fPoint_i);
                 }
              }
            else
              {
               //åñëè ïîñëåäíèé áàð òîëüêî íîâûé ìàêñèìóì
               if(cur_h==1 )
                 {
                  draw_up=1;
                  draw_dn=0;
                  fPoint_i=sPoint_i;
                  sPoint_i=Bars-1-cb;
                  GSv_sl[cb]=h;
                  l=Low[cb];
                  for( i=cb+1;i<Bars-1-fPoint_i;i++ )
                    {
                     GSv_sl[i]=0;
                    }
                  if(cb==0)FileWrite(idFile,"  24. Òîëüêî ìàêñèìóì, èíäèêàòîð "+GSv_sl[cb]+" draw_up "+draw_up+" draw_dn "+draw_dn+" sPoint_i "+sPoint_i+" fPoint_i "+fPoint_i+" l "+l);
                 }
               else
                 {
                  if(cur_l==1 )
                    {
                     //åñëè ïîñëåäíèé áàð òîëüêî íîâûé ìèíèìóì
                     sPoint_i=Bars-1-cb;
                     GSv_sl[cb]=l;
                     h=High[cb];
                     for( i=cb+1;i<Bars-1-fPoint_i;i++ )
                       {
                        GSv_sl[i]=0;
                       }
                     if(cb==0)FileWrite(idFile,"  25. Òîëüêî ìèíèìóì, èíäèêàòîð "+GSv_sl[cb]+" sPoint_i "+sPoint_i+" h "+h);
                    }
                 }
              }
           }
         else
           {
            //èíà÷å åñëè ñìåíû íàïðàâëåíèÿ íåò ÿâíî (ñ÷åò÷èê Up ñâå÷åé íå ðàâåí GSv_range)
            if(cb==0)FileWrite(idFile,"  26. Ñ÷åò÷èêè íå ðàâíû");
            //åñëè äîñòèãíóò íîâûé ìèíèìóì
            if(cur_l==1 )
              {
               sPoint_i=Bars-1-cb;
               GSv_sl[cb]=l;
               for( i=cb+1;i<Bars-1-fPoint_i;i++ )
                 {
                  GSv_sl[i]=0;
                 }
               h=High[cb];
               if(cb==0)FileWrite(idFile,"  27. Äîñòèãíóò íîâûé ìèíèìóì, èíäèêàòîð "+GSv_sl[cb]+" sPoint_i "+sPoint_i+" h "+h);
              }
           }
        }
      if(lb!=Bars-1-cb)lb=Bars-1-cb;
     }

//----
   return(0);
  }
//+------------------------------------------------------------------+
//| Custor indicator deinitialization function                       |
//+------------------------------------------------------------------+
int deinit()
  {
//----
   FileClose(idFile);
//----
   return(0);
  }
//+------------------------------------------------------------------+
// Ôóíêöèÿ íà÷àëüíîé èíèöèàëèçàöèè èíäèêàòîðà                        |
//+------------------------------------------------------------------+
void myInit()
  {
//----
   int cb;
   fPoint_i=0;
   h=High[Bars-1];
   l=Low[Bars-1];
   for( cb=Bars-2;cb>=0;cb--)
     {
      if(High[cb]>High[cb+1] || Low[cb]<Low[cb+1] )
        {
         if(High[cb]>h && High[cb]>High[cb+1] )
           {
            s_up++;
           }
         if(Low[cb]<l && Low[cb]<Low[cb+1] )
           {
            s_dn++;
           }
        }
      else
        {
         continue;
        }
      if(s_up==s_dn && s_up==GSv_range )
        {
         h=High[cb];
         l=Low[cb];
         sPoint_i=Bars-1-cb;
         if(Close[cb]>=Open[cb] )
           {
            s_dn=0;
            GSv_sl[Bars-1]=Low[Bars-1];
            GSv_sl[cb]=High[cb];
            draw_up=1;
            break;
           }
         else
           {
            s_up=0;
            GSv_sl[Bars-1]=High[Bars-1];
            GSv_sl[cb]=Low[cb];
            draw_dn=1;
            break;
           }
        }
      else
        {
         h=High[cb];
         l=Low[cb];
         sPoint_i=Bars-1-cb;
         if(s_up==GSv_range )
           {
            s_dn=0;
            GSv_sl[Bars-1]=Low[Bars-1];
            GSv_sl[cb]=High[cb];
            draw_up=1;
            break;
           }
         else
           {
            if(s_dn==GSv_range )
              {
               s_up=0;
               GSv_sl[Bars-1]=High[Bars-1];
               GSv_sl[cb]=Low[cb];
               draw_dn=1;
               break;
              }
           }
        }
     }
   initfl=1;
   drawf=sPoint_i;
//----
   return(0);
  }
//+------------------------------------------------------------------+
